Die DMZ mit einem Proxy absichern

Sicherheit wird immer wichtiger. Die On-Premises-Infrastruktur abzusichern hat bei vielen unserer Kunden hohe Priorität, und wir helfen dabei. Heute geht es darum, wie du deine DMZ mit einem Proxy absicherst.

LDAP, NTP und DNS über einen Proxy

Um eine DMZ abzuschotten, dürfen die benötigten Ports nicht pauschal für alle Systeme geöffnet werden. Eine übliche Schwierigkeit: Wenn sich Domänenbenutzer in der DMZ anmelden wollen, erreichen sie die Active-Directory-Server nicht.

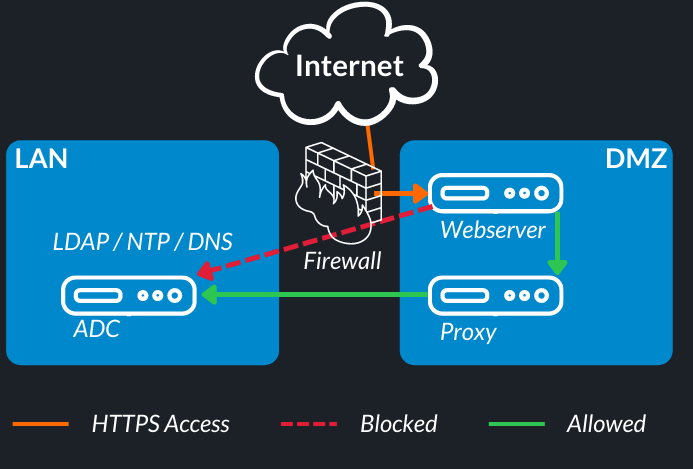

Die Antwort ist ein Proxy Server, der die Anfragen aus der DMZ weiterleitet. Das gilt für die Protokolle NTP, DNS und LDAPS.

Damit die DMZ abgeschottet bleibt, öffnet nur der Proxy die Ports 53 (DNS), 123 (NTP), 636 (LDAPS) und 3268-3269 (LDAP GC) zu den Active-Directory-Servern. Alle anderen Systeme in der DMZ bedient der Proxy Server.

Für den Aufbau brauchst du ein Linux-System als Proxy. Darauf werden die nötigen Dienste installiert und konfiguriert. Wir haben hier ein aktuelles RedHat Enterprise Linux 8 verwendet.

Weil bestimmte Werkzeuge nicht mehr in der Basisdistribution enthalten sind, holst du sie aus der Open-Source-Community.

OpenLDAP

Für das Proxying der LDAP-Anfragen kommt OpenLDAP zum Einsatz. Du bekommst es unter https://ltb-project.org/.
Unsere Konfiguration sieht so aus:

/usr/local/openldap/etc/openldap/slapd.conf

### Schema includes ###########################################################
include                 /usr/local/openldap/etc/openldap/schema/core.schema
include                 /usr/local/openldap/etc/openldap/schema/cosine.schema
include                 /usr/local/openldap/etc/openldap/schema/inetorgperson.schema
include                 /usr/local/openldap/etc/openldap/schema/misc.schema
include                 /usr/local/openldap/etc/openldap/schema/nis.schema
include                 /usr/local/openldap/etc/openldap/schema/microsoft.minimal.schema

## Module paths ##############################################################
modulepath              /usr/local/openldap/libexec/openldap
moduleload              back_ldap
moduleload              rwm

# Main settings ###############################################################
pidfile                 /usr/local/openldap/var/run/slapd.pid
argsfile                /usr/local/openldap/var/run/slapd.args

### Database definition (Proxy to AD) #########################################
database                ldap
suffix                  "DC=sample,DC=intra"
rootdn                  "cn=ldap,DC=sample,DC=intra"
rootpw                  "BIND-PW-PROXY"
readonly                yes
protocol-version        3
rebind-as-user          yes
uri                     "ldaps://ADC001,ldaps://ADC002"
idassert-bind bindmethod=simple
    binddn="CN=svc-ldap,OU=Service_Accounts,DC=sample,DC=intra"
    credentials="BIND-PW-AD"
    mode=none
    flags=non-prescriptive
    tls_reqcert=never
    tls_cacert=/usr/local/openldap/etc/openldap/CA.cer  # AD Certificate
overlay                 rwm
rwm-map                 attribute       uid     sAMAccountName

### Logging ###################################################################
loglevel                0

### Limits ####################################################################
sizelimit               unlimited

### LDAPS ####################################################################
TLSCACertificateFile /usr/local/openldap/etc/openldap/CA.cer # PKI CA Certificate
TLSCertificateFile /usr/local/openldap/etc/openldap/proxyldap001.cer # LDAP Proxy Certificate
TLSCertificateKeyFile /usr/local/openldap/etc/openldap/proxyldap001.key # LDAP Proxy Key

Wenn die Konfiguration steht, startest du den Dienst. Testen kannst du direkt auf dem Proxy.

[root@localhost]# ldapsearch -LLL -x -h localhost -b "DC=sample,DC=intra" -D "cn=ldap,DC=sample,DC=intra" -w "BIND-PW-PROXY" "(objectClass=USER)"

Die Ausgabe sollte jetzt alle Benutzerobjekte des AD liefern.

NTP

Damit Windows als Quelle für den Chrony-Dienst unter Linux taugt, musst du den NTP-Dienst auf den Windows Domain Controllern anpassen. Sonst kann Chrony den NTP-Servern nicht trauen.

Was auf Windows zu tun ist

Zuerst startest du eine CMD als Administrator. Dann führst du diese Befehle aus:

w32tm /config /manualpeerlist:"0.ch.pool.ntp.org,0x8 1.ch.pool.ntp.org,0x8 2.ch.pool.ntp.org,0x8 3.ch.pool.ntp.org,0x8" /syncfromflags:manual /reliable:yes /update
w32tm /resync /rediscover
w32tm /config /LocalClockDispersion:0
w32tm /config /update
net stop w32time && net start w32time

Die Konfiguration unter Linux

Damit Linux als NTP-Proxy arbeitet, reicht Chrony, das bei RedHat dabei ist. Du passt nur die Konfiguration an und startest danach den Dienst.

/etc/chrony.conf

# These servers were defined in the installation: (Active Directory)
server 192.168.46.100 trust
server 192.168.46.101 trust
# Use public servers from the pool.ntp.org project.
# Please consider joining the pool (http://www.pool.ntp.org/join.html).

# Record the rate at which the system clock gains/losses time.
driftfile /var/lib/chrony/drift

# Allow the system clock to be stepped in the first three updates
# if its offset is larger than 1 second.
makestep 1.0 3

# Enable kernel synchronization of the real-time clock (RTC).
rtcsync

# Enable hardware timestamping on all interfaces that support it.
#hwtimestamp *

# Increase the minimum number of selectable sources required to adjust
# the system clock.
#minsources 2

# Allow NTP client access from local network. (DMZ)
allow 10.10.10.0/24

# Serve time even if not synchronized to a time source.
local stratum 5

# Specify file containing keys for NTP authentication.
keyfile /etc/chrony.keys

# Get TAI-UTC offset and leap seconds from the system tz database.
leapsectz right/UTC

# Specify directory for log files.
logdir /var/log/chrony

# Select which information is logged.
#log measurements statistics tracking

Zum Testen fragst du die Quellen ab.

[root@localhost]# chronyc sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* 192.168.46.100                  2   6     1     9    +76us[  +76us] +/-   32ms
^  192.168.46.101                  4   6     1     9   +206us[ +206us] +/-   29ms

DNS

Als DNS Server verwenden wir ISC BIND. Den gibt es für alle aktuellen Linux-Distributionen, und er ist schnell konfiguriert.

Forwards lassen sich dafür einfach einrichten.

/etc/named.conf

options {
        listen-on port 53 { 127.0.0.1; 10.10.10.200; };
        directory       "/var/named";
        dump-file       "/var/named/data/cache_dump.db";
        statistics-file "/var/named/data/named_stats.txt";
        memstatistics-file "/var/named/data/named_mem_stats.txt";
        allow-query     { localhost; 10.10.10.0/24; };

        forwarders {
            192.168.46.100;
            192.168.46.101;
        };

        recursion yes;

        dnssec-enable no;
        dnssec-validation no;

        auth-nxdomain no;
        managed-keys-directory "/var/named/dynamic";

        pid-file "/run/named/named.pid";
        session-keyfile "/run/named/session.key";
};

logging {
        channel default_debug {
                file "data/named.run";
                severity dynamic;
        };
};

Nach dem Start des Dienstes laufen die Abfragen über DNS.

[root@localhost]# nslookup ADC001
Server:         127.0.0.1
Address:        127.0.0.1#53

Non-authoritative answer:
Name:   ADC001.sample.intra
Address: 192.168.46.100

Die Firewall unter Linux

Damit die Systeme in der DMZ die Dienste nutzen können, öffnest du die Linux-Firewall entsprechend.

firewall-cmd --add-service=dns --permanent
firewall-cmd --add-service=ntp --permanent
firewall-cmd --add-port=123/udp --permanent
firewall-cmd --add-port=636/tcp --permanent
firewall-cmd --reload

Fazit

Nach der Konfiguration dieser drei Dienste hast du einen funktionierenden Proxy, der NTP-, DNS- und LDAPS-Anfragen innerhalb der DMZ beantwortet, und du musst nicht alle Systeme durch die Firewall schleusen.
